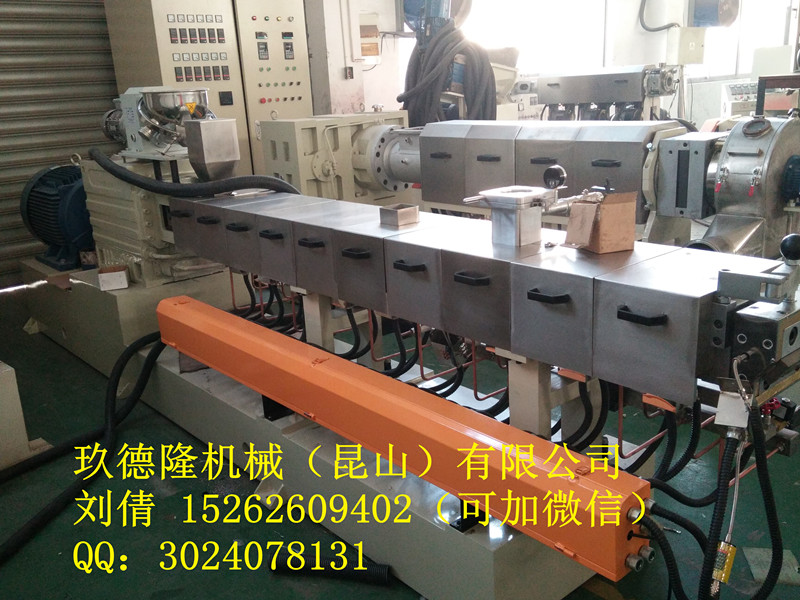

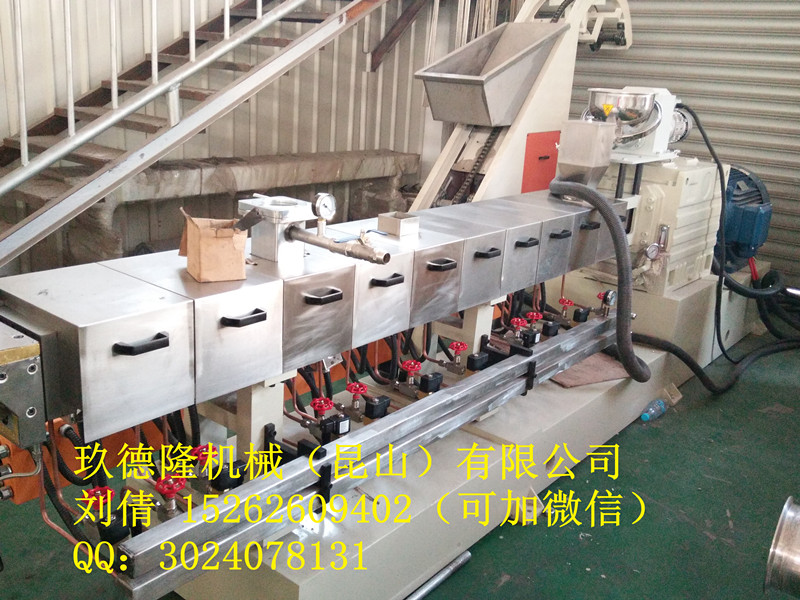

江苏双螺杆造粒机生产线

（一）双螺杆主喂料系统

1) 双螺杆江苏双螺杆造粒机生产线主喂料机：与第一节筒体上的落料体连 接，用于原料的定量加入

2).喂料计江苏双螺杆造粒机生产线量：体积式计量；

3).喂料电机及减速箱：

4) 型号WB-江苏双螺杆造粒机生产线120-LD-2.2，摆线针轮减速电机；

5) 功率：江苏双螺杆造粒机生产线1.5kw；

6) 减速箱速比：11：1；电机与减速机采用直联式；

7) 调速控制：艾克特

8) 喂料体带卧式搅拌器；

9) 喂料螺杆：江苏双螺杆造粒机生产线材质45#，表面镀硬铬处理；

10) 结构：双螺杆喂料；

11) 螺杆形式：双螺杆计量；

12) 喂料斗：不锈钢材料制作；

4、螺杆

1）直径：φ70mm；长径比：52：1；

2）螺杆为积木式江苏双螺杆造粒机生产线结构；分为输送螺块、混炼螺块、捏合螺块以及反旋螺块；螺杆组件串联式排列组合；

3）芯轴：采用高韧性、高抗弯、高强度的优质合金钢40CrNiMoA，调质硬度HB300-350；螺纹元件与芯轴为渐开线联接；强度高，承载负荷大，拆装组合方便；

4）螺纹元件材质江苏双螺杆造粒机生产线为优质高速工具钢6542，高温真空淬火热处江苏双螺杆造粒机生产线理；整体硬度：HRC60-64；螺杆元件通过加工中心制作，由曲面成型磨加工；

5）螺杆头、并帽联接为反江苏双螺杆造粒机生产线牙联接，确保联接紧固。

6）螺杆旋转方式：双螺杆啮合型同向旋转；

5、料筒

1）材质：45#钢为基体，∞内孔采用优质双合金衬套；

2）L=290mm/节，共十三节；第一节筒体为进料筒体，第七节筒体为自然排气筒体，第十二节筒体为抽真空筒体，其余筒体为闭口筒体；

3）筒体采用软水冷却；

4）筒体间采用内六角高强度螺栓联接。

6、加热区段：进料区江苏双螺杆造粒机生产线不加热，第2节、3节、7节、12节、机头；共5区采用铸铜加热器，其余采用优质铸铝加热器；

（五）电器控制系统

1、3X380V，交流50HZ

2、交流接触器：德江苏双螺杆造粒机生产线国  西门子产品

3、主 机空 开：德力西

4、温  控  表：江苏双螺杆造粒机生产线欧姆龙温控表

5、电气控制柜控制包江苏双螺杆造粒机生产线括温控系统、驱动系统、联锁联控系统；
